Pièces détachées station totale Bosch 56-DGT10 (F 034 K54 3N0)

En stockPièce d'origine

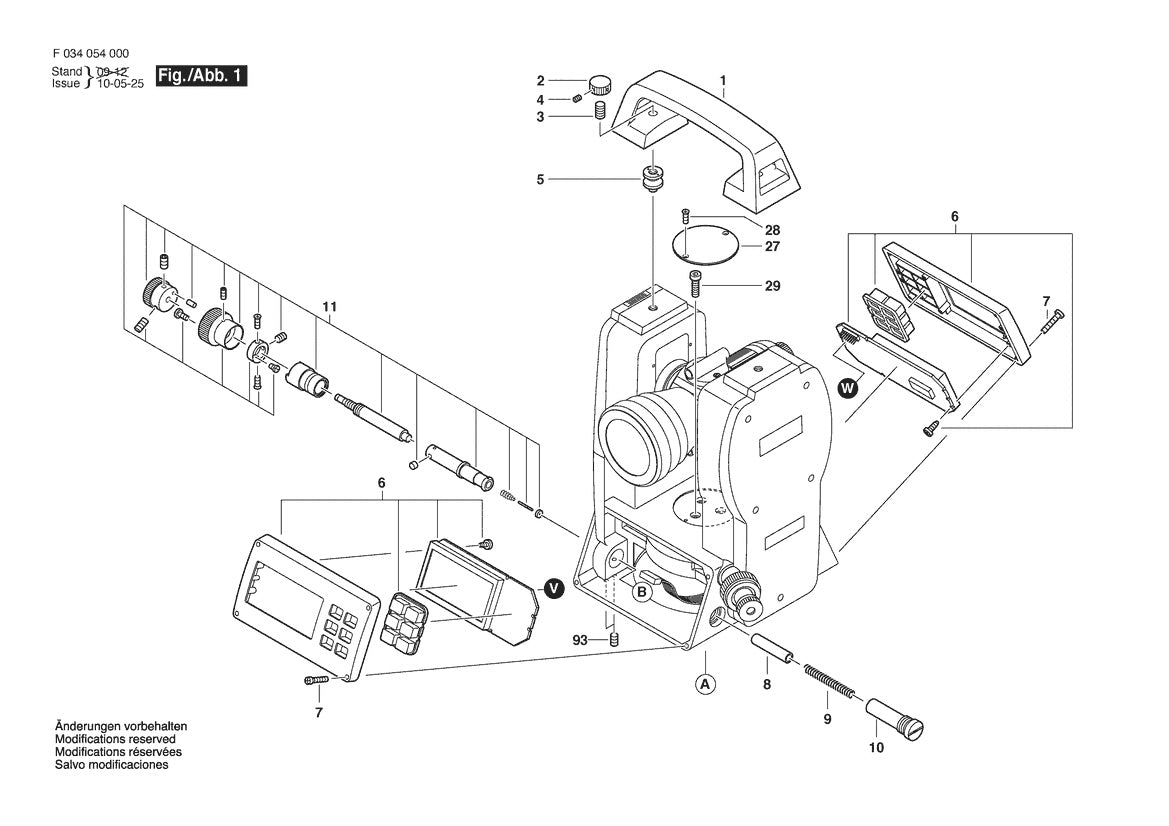

Vue éclatée Bosch 56-DGT10 F 034 K54 3N0 - page 1

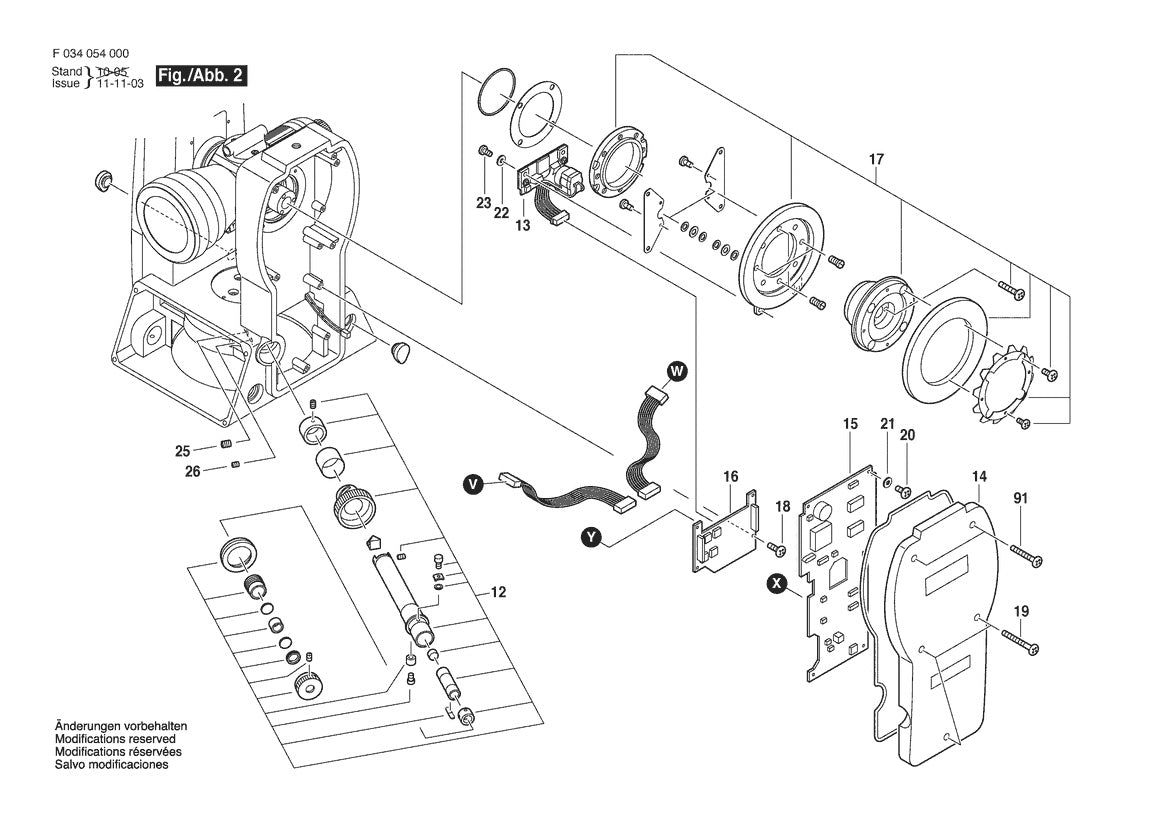

Vue éclatée Bosch 56-DGT10 F 034 K54 3N0 - page 2

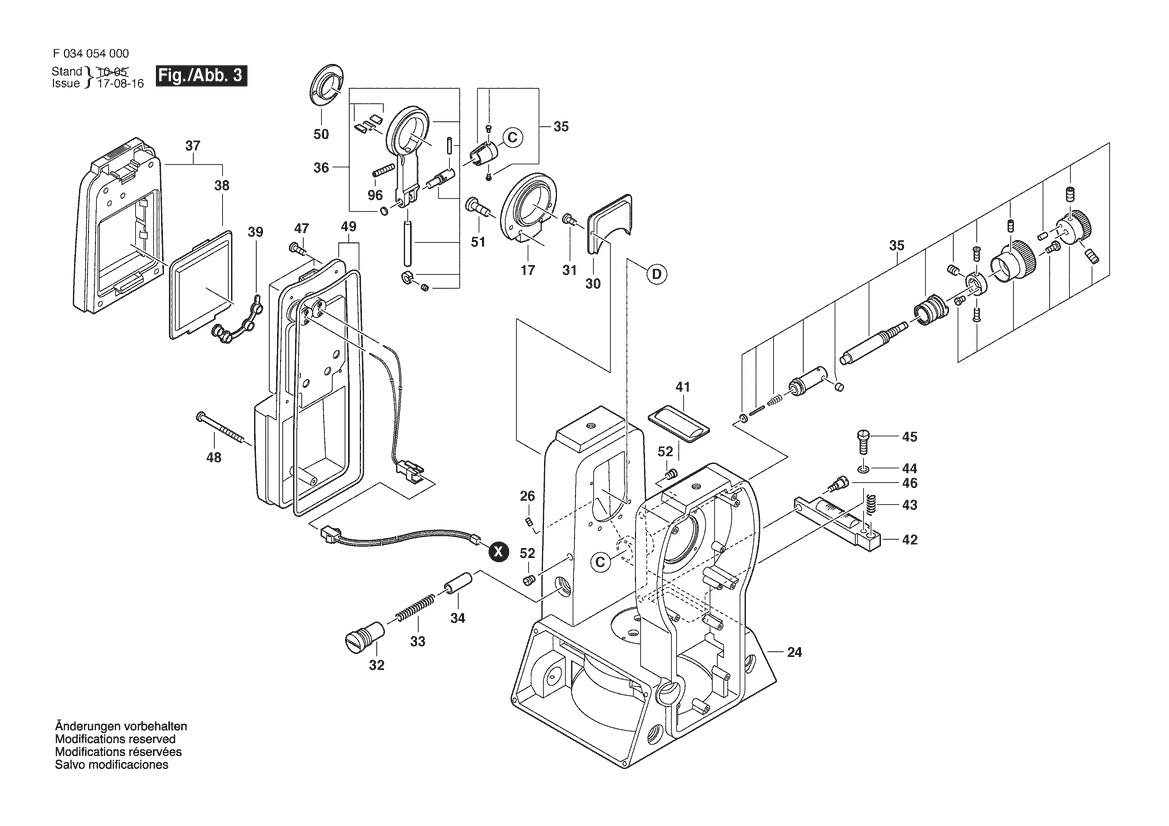

Vue éclatée Bosch 56-DGT10 F 034 K54 3N0 - page 3

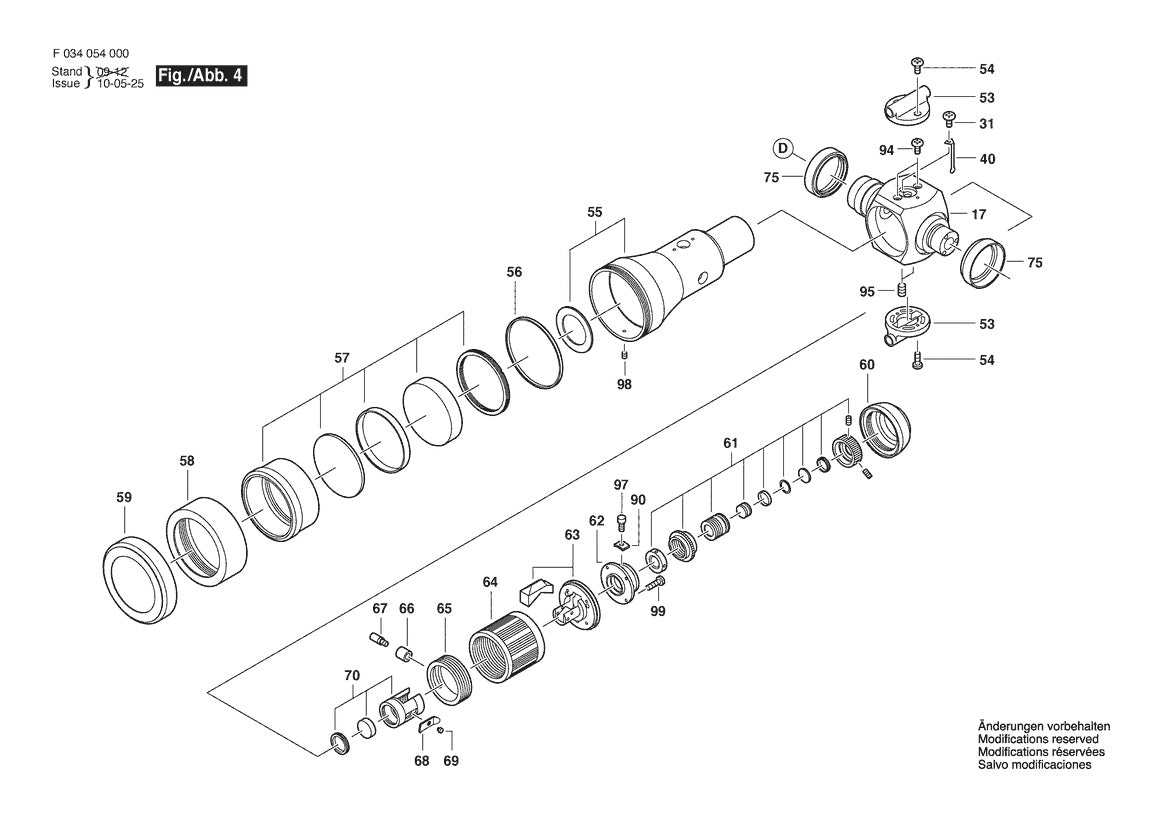

Vue éclatée Bosch 56-DGT10 F 034 K54 3N0 - page 4

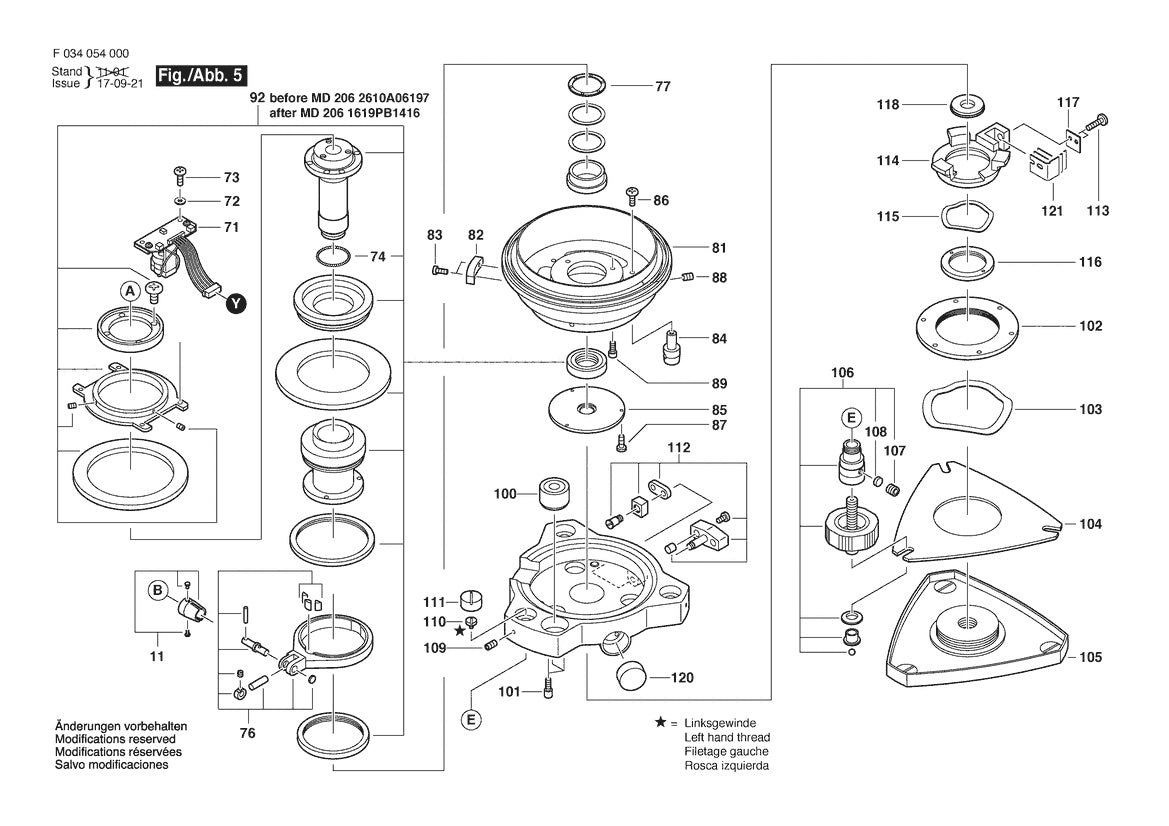

Vue éclatée Bosch 56-DGT10 F 034 K54 3N0 - page 5

Réf. 2610A06063Marque : Bosch

Pièces détachées station totale Bosch 56-DGT10 (F 034 K54 3N0)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€5,70 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

123 positions

Pos. Description

Vue 1 Position 28 - Ref 2610A06063 - Vis2610A06063 €5,70

Vue 1 Position 27 - Ref 2610A06064 - Recouvrement2610A06064 €15,84

Vue 1 Position 29 - Ref 2610A06065 - Vis2610A06065 €5,70

Vue 1 Position 93 - Ref 2610A06066 - Vis2610A06066 €7,80

Vue 1 Position 7 - Ref 2610A06067 - Vis2610A06067 €5,70

Vue 1 Position 6 - Ref 2610A06070 - Visuel2610A06070 €772,80

Vue 1 Position 1 - Ref 2610A06101 - Poignee2610A06101 €44,52

Vue 1 Position 4 - Ref 2610A06102 - Vis2610A06102 €5,70

Vue 1 Position 2 - Ref 2610A06103 - Chape2610A06103 €25,20

Vue 1 Position 9 - Ref 2610A06162 - Lame de contact2610A06162 €5,70

Vue 1 Position 10 - Ref 2610A06163 - Lame de contact2610A06163 €23,28

Vue 1 Position 11 - Ref 2610A06165 - Dispositif D’ajustage2610A06165 €118,20

Vue 1 Position 3 - Ref 2610A14288 - Goujon2610A14288 €10,02

Vue 1 Position 5 - Ref 2610A14289 - Connecteur2610A14289 €19,68

Vue 1 Position 8 - Ref 2610A14290 - Piston2610A14290 €23,28

Vue 2 Position 25 - Ref 2610A06071 - Vis2610A06071 €7,80

Vue 2 Position 12 - Ref 2610A06078 - Niveau optique2610A06078 €199,20

Vue 2 Position 22 - Ref 2610A06079 - Rondelle2610A06079 €5,70

Vue 2 Position 16 - Ref 2610A06081 - Carton2610A06081 €183,00

Vue 2 Position 21 - Ref 2610A06082 - Rondelle2610A06082 €5,70

Vue 2 Position 14 - Ref 2610A06085 - Recouvrement2610A06085 €34,32

Vue 2 Position 19 - Ref 2610A06086 - Vis2610A06086 €5,70

Vue 2 Position 91 - Ref 2610A06087 - Vis2610A06087 €5,70

Vue 2 Position 20 - Ref 2610A06088 - Vis2610A06088 €5,70

Vue 2 Position 18 - Ref 2610A06088 - Vis2610A06088 €5,70

Vue 2 Position 15 - Ref 2610A06089 - Carton2610A06089 €692,40

Vue 2 Position 23 - Ref 2610A06092 - Vis2610A06092 €5,70

Vue 2 Position 13 - Ref 2610A06093 - Dispositif D’ajustage2610A06093 €5,70

Vue 2 Position 26 - Ref 2610A06098 - Vis2610A06098 €5,70

Vue 2 Position 4 - Ref 2610A06102 - Vis2610A06102 €5,70

Vue 2 Position 17 - Ref 2610A06155 - Piece De Rechange2610A06155 €559,20

Vue 3 Position 49 - Ref 2610A06052 - Recouvrement2610A06052 €93,00

Vue 3 Position 47 - Ref 2610A06053 - Vis2610A06053 €5,70

Vue 3 Position 48 - Ref 2610A06054 - Vis2610A06054 €7,80

Vue 3 Position 31 - Ref 2610A06055 - Vis2610A06055 €7,80

Vue 3 Position 30 - Ref 2610A06058 - Recouvrement2610A06058 €7,80

Vue 3 Position 96 - Ref 2610A06061 - Vis2610A06061 €5,70

Vue 3 Position 52 - Ref 2610A06062 - Recouvrement2610A06062 €7,80

Vue 3 Position 24 - Ref 2610A06075 - Corps2610A06075 €220,20

Vue 3 Position 26 - Ref 2610A06098 - Vis2610A06098 €5,70

Vue 3 Position 41 - Ref 2610A06104 - Recouvrement2610A06104 €12,36

Vue 3 Position 45 - Ref 2610A06105 - Vis2610A06105 €19,68

Vue 3 Position 43 - Ref 2610A06107 - Lame de contact2610A06107 €5,70

Vue 3 Position 42 - Ref 2610A06108 - Nivelle2610A06108 €53,04

Vue 3 Position 46 - Ref 2610A06109 - Vis2610A06109 €17,76

Vue 3 Position 39 - Ref 2610A06110 - Bouchon2610A06110 €17,76

Vue 3 Position 38 - Ref 2610A06111 - Recouvrement2610A06111 €40,56

Vue 3 Position 37 - Ref 2610A06114 - Boitier Avant2610A06114 €93,00

Vue 3 Position 51 - Ref 2610A06154 - Vis2610A06154 €5,70

Vue 3 Position 17 - Ref 2610A06155 - Piece De Rechange2610A06155 €559,20

Vue 3 Position 35 - Ref 2610A06156 - Vis2610A06156 €100,80

Vue 3 Position 36 - Ref 2610A06157 - Collier De Serrage2610A06157 €63,60

Vue 3 Position 32 - Ref 2610A06167 - Lame de contact2610A06167 €21,72

Vue 3 Position 33 - Ref 2610A06168 - Lame de contact2610A06168 €5,70

Vue 3 Position 34 - Ref 2610A06169 - Piston2610A06169 €13,92

Vue 3 Position 50 - Ref 2610A14296 - Porte-Contact2610A14296 €25,20

Vue 4 Position 31 - Ref 2610A06055 - Vis2610A06055 €7,80

Vue 4 Position 94 - Ref 2610A06059 - Vis2610A06059 €5,70

Vue 4 Position 54 - Ref 2610A06060 - Vis2610A06060 €5,70

Vue 4 Position 53 - Ref 2610A06096 - Voyant2610A06096 €23,28

Vue 4 Position 95 - Ref 2610A06097 - Vis2610A06097 €5,70

Vue 4 Position 97 - Ref 2610A06116 - Vis2610A06116 €5,70

Vue 4 Position 59 - Ref 2610A06118 - Chape2610A06118 €10,02

Vue 4 Position 58 - Ref 2610A06119 - Chape2610A06119 €71,40

Vue 4 Position 57 - Ref 2610A06121 - Objectif2610A06121 €48,60

Vue 4 Position 55 - Ref 2610A06125 - Tube2610A06125 €63,60

Vue 4 Position 98 - Ref 2610A06126 - Vis2610A06126 €25,20

Vue 4 Position 70 - Ref 2610A06127 - Dispositif d focalisation2610A06127 €118,20

Vue 4 Position 66 - Ref 2610A06128 - Coussinet2610A06128 €7,80

Vue 4 Position 67 - Ref 2610A06129 - Vis2610A06129 €5,70

Vue 4 Position 99 - Ref 2610A06131 - Vis2610A06131 €5,70

Vue 4 Position 60 - Ref 2610A06135 - Recouvrement2610A06135 €48,60

Vue 4 Position 61 - Ref 2610A06136 - Oculaire2610A06136 €100,80

Vue 4 Position 62 - Ref 2610A06137 - Diaphragme2610A06137 €128,40

Vue 4 Position 63 - Ref 2610A06138 - Prisme2610A06138 €5,70

Vue 4 Position 64 - Ref 2610A06139 - Circlip2610A06139 €31,32

Vue 4 Position 65 - Ref 2610A06140 - Douille2610A06140 €140,40

Vue 4 Position 75 - Ref 2610A06153 - Recouvrement2610A06153 €21,72

Vue 4 Position 17 - Ref 2610A06155 - Piece De Rechange2610A06155 €559,20

Vue 4 Position 40 - Ref 2610A14294 - Clip2610A14294 €7,80

Vue 4 Position 56 - Ref 2610A14297 - Insert réticule de visée2610A14297 €17,76

Vue 4 Position 68 - Ref 2610A14298 - Goupille Cavalier2610A14298 €5,70

Vue 4 Position 69 - Ref 2610A14299 - Vis2610A14299 €5,70

Vue 4 Position 90 - Ref 2610A14306 - Rondelle2610A14306 €5,70

Vue 5 Position 92 - Ref 1619PB1416 - Groupe D’arbre D’entrain.1619PB1416 €297,60

Vue 5 Position 89 - Ref 2610A06077 - Vis2610A06077 €5,70

Vue 5 Position 72 - Ref 2610A06079 - Rondelle2610A06079 €5,70

Vue 5 Position 71 - Ref 2610A06080 - Dispositif D’ajustage2610A06080 €199,20

Vue 5 Position 73 - Ref 2610A06092 - Vis2610A06092 €5,70

Vue 5 Position 11 - Ref 2610A06165 - Dispositif D’ajustage2610A06165 €118,20

Vue 5 Position 74 - Ref 2610A06175 - Roulement A Billes2610A06175 €5,70

Vue 5 Position 77 - Ref 2610A06176 - Palier-Coussinet2610A06176 €34,32

Vue 5 Position 81 - Ref 2610A06180 - Socle2610A06180 €100,80

Vue 5 Position 86 - Ref 2610A06181 - Vis2610A06181 €5,70

Vue 5 Position 85 - Ref 2610A06182 - Pierre "Fenetre"2610A06182 €53,04

Vue 5 Position 87 - Ref 2610A06183 - Vis2610A06183 €5,70

Vue 5 Position 84 - Ref 2610A06184 - Socle2610A06184 €27,96

Vue 5 Position 88 - Ref 2610A06191 - Vis2610A06191 €5,70

Vue 5 Position 92 - Ref 2610A06197 - Groupe D’arbre D’entrain.2610A06197 €493,20

Vue 5 Position 101 - Ref 2610A09724 - Vis2610A09724 €13,92

Vue 5 Position 102 - Ref 2610A09725 - Segment de retenue2610A09725 €23,28

Vue 5 Position 103 - Ref 2610A09727 - Lame de contact2610A09727 €10,98

Vue 5 Position 104 - Ref 2610A09728 - Lame de contact2610A09728 €31,32

Vue 5 Position 105 - Ref 2610A09729 - Socle2610A09729 €40,56

Vue 5 Position 106 - Ref 2610A09730 - Vis2610A09730 €44,52

Vue 5 Position 107 - Ref 2610A09731 - Vis2610A09731 €5,70

Vue 5 Position 108 - Ref 2610A09732 - Bouchon2610A09732 €5,70

Vue 5 Position 109 - Ref 2610A09734 - Vis2610A09734 €5,70

Vue 5 Position 110 - Ref 2610A09735 - Vis2610A09735 €5,70

Vue 5 Position 111 - Ref 2610A09736 - Couvercle Filete2610A09736 €10,02

Vue 5 Position 100 - Ref 2610A09745 - Nivelle2610A09745 €37,44

Vue 5 Position 112 - Ref 2610A09746 - Levier2610A09746 €78,60

Vue 5 Position 114 - Ref 2610A09753 - Bague De Verrouillage2610A09753 €71,40

Vue 5 Position 115 - Ref 2610A09754 - Rondelle2610A09754 €21,72

Vue 5 Position 116 - Ref 2610A09755 - Segment de retenue2610A09755 €40,56

Vue 5 Position 76 - Ref 2610A14300 - Borne2610A14300 €63,60

Vue 5 Position 82 - Ref 2610A14304 - Plaque De Positionnement2610A14304 €7,80

Vue 5 Position 83 - Ref 2610A14305 - Vis2610A14305 €5,70

Vue 5 Position 113 - Ref 2610A14308 - Vis2610A14308 €10,98

Vue 5 Position 117 - Ref 2610A14309 - Plaque2610A14309 €10,98

Vue 5 Position 118 - Ref 2610A14310 - Anneau de retenue2610A14310 €27,96

Vue 5 Position 120 - Ref 2610A14312 - Bouchon2610A14312 €7,80

Vue 5 Position 121 - Ref 2610A14313 - Lame Daiguillage2610A14313 €10,02

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Votre station totale Bosch 56-DGT10 ne fonctionne plus comme avant ? Dans la plupart des cas, un seul composant est en cause : charbons, roulement, interrupteur ou pièce d’usure. Cette page liste toutes les pièces de la référence F 034 K54 3N0.

Ce que contient cette page

La vue éclatée complète de la station totale Bosch 56-DGT10
Le numéro de position de chaque composant
Les références Bosch d’origine (123 pièces)

Une pièce d’usure changée à temps évite une panne bien plus coûteuse.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
