Pièces détachées visseuse Bosch 370 WATT-SERIE (0 607 451 403)

En stockPièce d'origine

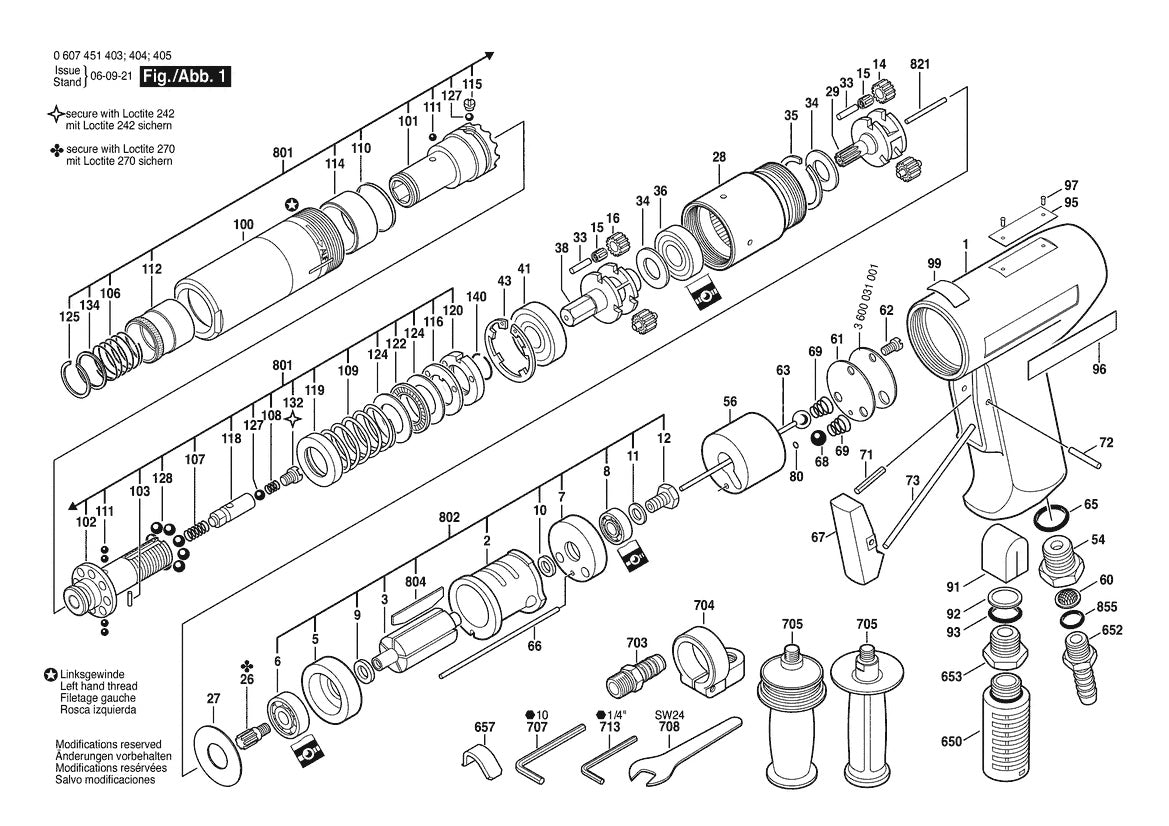

Vue éclatée Bosch 370 WATT-SERIE 0 607 451 403 - page 1

Réf. 1600905007Marque : Bosch

Pièces détachées visseuse Bosch 370 WATT-SERIE (0 607 451 403)

Vérifier la compatibilité

Votre référence machine se trouve sur la carcasse ou la plaque signalétique.

Envoyez-nous une photo de la plaque signalétique : nous vous transmettons la vue éclatée exacte de votre machine et la référence de la pièce.

Envoyer ma plaque par e-mail

Réponse sous 2 h ouvrées.

€31,32 Disponible — expédié aujourd'hui

Devis

Pièces de la vue éclatée

81 positions

Pos. Description

Position 41 Ref 1600905007 - Roulement A Billes Rigide1600905007 €31,32

Position 96 Ref 1601110481 - Plaque De Marque1601110481 €10,02

Position 95 Ref 160111A3HF - Plaque signalétique160111A3HF €13,92

Position 705 Ref 160202509Z - Poignee Auxiliaire160202509Z €44,52

Position 705 Ref 16020250A1 - Poignee Auxiliaire16020250A1 €40,56

Position 855 Ref 1900210306 - Joint torique1900210306 €5,70

Position 36 Ref 1900900287 - Roulement A Billes Rigide1900900287 €57,96

Position 111 Ref 1903230007 - Bille1903230007 €7,80

Position 127 Ref 1903230009 - Bille1903230009 €5,70

Position 128 Ref 1903230011 - Bille1903230011 €10,98

Position 707 Ref 1907950009 - Tournevis Coude1907950009 €57,96

Position 708 Ref 1907950513 - Cle A Fourche Simple1907950513 €44,52

Position 9 Ref 2600202013 - Bague Entretoise2600202013 €25,20

Position 10 Ref 2600202014 - Bague Entretoise2600202014 €31,32

Position 8 Ref 2600905032 - Roulement A Billes2600905032 €17,76

Position 652 Ref 2603386002 - Raccord de tuyau flexible2603386002 €17,76

Position 62 Ref 2910001118 - Vis à tête cylindrique2910001118 €5,70

Position 11 Ref 2916011012 - Rondelle plate2916011012 €5,70

Position 140 Ref 2916600008 - Anneau élastique2916600008 €12,36

Position 71 Ref 2917601059 - Goupille Cannelee2917601059 €5,70

Position 72 Ref 2917610083 - Goupille Cylindrique2917610083 €7,80

Position 103 Ref 2917760033 - Goupille Elastique2917760033 €5,70

Position 115 Ref 3600001000 - Plaque De Fermeture3600001000 €12,36

Position 60 Ref 3600002000 - Tamis3600002000 €13,92

Position 92 Ref 3600002004 - Tamis De Filtre3600002004 €12,36

Position 27 Ref 3600101001 - Rondelle De Butee3600101001 €10,98

Position 124 Ref 3600101002 - Disque De Support3600101002 €10,02

Position 134 Ref 3600101055 - Rondelle plate3600101055 €34,32

Position 34 Ref 3600103002 - Rondelle D’ajustage3600103002 €13,92

Position 119 Ref 3600114001 - Disque D’accouplement3600114001 €48,60

Position 43 Ref 3600119000 - Anneau de retenue3600119000 €27,96

Position 116 Ref 3600134000 - Disque De Reglage3600134000 €12,36

Position 80 Ref 3600210002 - Joint torique3600210002 €10,98

Position 65 Ref 3600210003 - Joint torique3600210003 €7,80

Position 93 Ref 3600210009 - Joint torique3600210009 €7,80

Position 35 Ref 3600224000 - Anneau élastique3600224000 €7,80

Position 125 Ref 3600224001 - Anneau élastique3600224001 €13,92

Position 112 Ref 3600311015 - Douille De Serrage3600311015 €78,60

Position 6 Ref 3600905039 - Roulement A Billes Rigide3600905039 €34,32

Position 15 Ref 3600913000 - Couronne D’aiguilles3600913000 €15,84

Position 122 Ref 3600921000 - Butee A Rouleaux Cylindr.3600921000 €21,72

Position 91 Ref 3601010001 - Silencieux3601010001 €10,02

Position 99 Ref 3601119236 - Plaquette Indicatrice3601119236 €13,92

Position 657 Ref 3601329007 - Equerre3601329007 €15,84

Position 67 Ref 3602053001 - Levier De Commande3602053001 €12,36

Position 97 Ref 3603133000 - Clou Cannele3603133000 €10,98

Position 118 Ref 3603150203 - Axe De Blocage3603150203 €109,20

Position 33 Ref 3603201000 - Aiguille3603201000 €7,80

Position 68 Ref 3603230004 - Bille3603230004 €13,92

Position 120 Ref 3603301004 - Ecrou Cylindrique3603301004 €57,96

Position 703 Ref 3603386001 - Raccord de tuyau flexible3603386001 €44,52

Position 12 Ref 3603450000 - Vis Tête Hexagonale3603450000 €23,28

Position 54 Ref 3603458008 - Raccord3603458008 €25,20

Position 653 Ref 3603462000 - Silencieux3603462000 €44,52

Position 132 Ref 3603463000 - Bouchon Filete3603463000 €10,98

Position 2 Ref 3604090003 - Stator3604090003 €220,20

Position 3 Ref 3604220002 - Rotor3604220002 €220,20

Position 110 Ref 3604601001 - Anneau élastique3604601001 €10,02

Position 108 Ref 3604610002 - Ressort De Compression3604610002 €13,92

Position 107 Ref 3604610003 - Ressort De Compression3604610003 €13,92

Position 106 Ref 3604615001 - Ressort De Compression3604615001 €10,98

Position 69 Ref 3604616002 - Ressort De Compression3604616002 €10,02

Position 109 Ref 3604619004 - Ressort De Compression3604619004 €21,72

Position 73 Ref 3604710003 - Goupille Cylindrique3604710003 €21,72

Position 66 Ref 3604710006 - Goupille Cylindrique3604710006 €25,20

Position 100 Ref 3605125019 - Corps3605125019 €328,80

Position 5 Ref 3605700005 - Flasque De Palier3605700005 €128,40

Position 7 Ref 3605700008 - Flasque De Palier3605700008 €118,20

Position 102 Ref 3606122008 - Arbre D’entrainement3606122008 €265,20

Position 26 Ref 3606300165 - Pignon3606300165 €78,60

Position 14 Ref 3606316100 - Roue Cylindrique3606316100 €53,04

Position 16 Ref 3606316101 - Roue Cylindrique3606316101 €57,96

Position 28 Ref 3606334000 - Couronne Dentee3606334000 €242,40

Position 38 Ref 3606337005 - Cage Transmis. Planetaire3606337005 €265,20

Position 29 Ref 3606337009 - Cage Transmis. Planetaire3606337009 €242,40

Position 101 Ref 3606445031 - Piece D’embrayage3606445031 €446,40

Position 650 Ref 3607000073 - Silencieux3607000073 €48,60

Position 804 Ref 3607030248 - Ensemble Pieces Rechange3607030248 €78,60

Position 821 Ref 3607031087 - Ensemble Pieces Rechange3607031087 €37,44

Position 713 Ref 3607950001 - Cle Male P. 6 Pans Creux3607950001 €12,36

Position 704 Ref 3608040000 - Support De Fixation3608040000 €199,20

Aucune pièce ne correspond à cette recherche.

Expédition 24h

Commande avant 15h

Garantie 2 ans

Pièce d'origine

Doute sur la pièce ?

On l'identifie pour vous

Description

Cette page regroupe l’ensemble des pièces de la visseuse Bosch 370 WATT-SERIE (0 607 451 403). La vue éclatée montre l’emplacement exact de chaque élément et le numéro qui lui correspond dans la liste.

Ce que contient cette page

La vue éclatée complète de la visseuse Bosch 370 WATT-SERIE
Le numéro de position de chaque composant
Les références Bosch d’origine (81 pièces)

Un doute sur une référence ? Contactez-nous avec le numéro de position et la référence de votre machine.

Caractéristiques

Information non renseignée pour cette référence.

Compatibilité

Information non renseignée pour cette référence.
